Bipolar Junction Transistor (Bjt)

Transistor yg memakai pembawa muatan Elektron & Lubang. Sebaliknya, Transistor Unipolar (Transistor Efek Meserta), memakai satu pembawa muatan. Untuk beroperasi, BJT memakai dua persimpangan antara dua tipe semikonduktor, Tipe-N serta Tipe-P.

Dua jenis BJT, NPN serta PNP, Fungsi BJT yaitu untuk memperkuat Arus. BJT untuk dipakai sebagai penguat atau sakelar, memberi penerapan yg luas dalam peralatan elektronik, termasuk komputer, televisi, telepon seluler, penguat audio, kontrol industri, serta pemancar radio.

Struktur Bipolar Junction Transistor

Semikonduktor didoping berbeda:  Emitor (E), Basis (B), Kolektor (C).

Basis secara fisik terletak di antara Emitor serta Kolektor serta terbuat dari materi ringan, Resistivitas tinggi. Kolektor mengelilingi wilayah emitor, Hampir mustahil elektron disuntikkan ke Basis untuk melarikan diri tanpa dikumpulkan.

Membuat nilai yg dihasilkan α sangat akrab dengan kesatuan, serta menawarkan transistor β besar. Penampang BJT memperlihatkan bahwa persimpangan Kolektor-Basis mempunyai area jauh lebih besar dari persimpangan Emitor-Base.

Definisi Bipolar Junction Transistor

Perangkat semikonduktor tiga terminal, terdiri dari dua Persimpangan-PN yg bisa memperkuat atau memperbesar sinyal. Perangkat yg dikontrol.
Tiga terminal Emitor (E), Basis (B), Kolektor (C).

Sinyal Amplitudo kecil jikalau diterapkan ke Basis dalam bentuk Amplifikasi pada Kolektor transistor. Adalah Amplifikasi yg diberikan oleh BJT.
Perhatikan, Transistor membutuhkan catu daya DC untuk proses Amplifikasi.

Transistor yaitu perangkat aktif terminal terbuat dari semikonduktor yg berbeda yg sanggup bertindak sebagai Isolator atau Konduktor dengan penerapan tegangan sinyal kecil.

Kemampuan Transistor, mengubah antara dua keadaan

Memungkinkan mempunyai dua fungsi dasar:
  ➤  "Beralih" (Elektronik Digital)
  ➤  "Amplifikasi" (Elektronik Analog)

Operasi Bipolar Junction Transistor

Transistor BIPOLAR mempunyai empat tempat operasi berbeda,
didefinisikan oleh Bias BJT Junction.

Maju-Aktif (Forward-Active)
Transistor beroperasi sebagai penguat serta Ic = β * Ib
Persimpangan Emitor maju ke depan serta persimpangan Basis-Kolektor terbalik. Transistor bipolar didesain untuk menghasilkan gain arus Emitor terbesar, βF, dalam maju-aktif. Arus Kolektor-Emitor sebanding dengan arus Basis,

Terbalik-Aktif (Reverse-Active)
Dengan membalik kondisi bias dari tempat maju-maju, transistor bipolar masuk ke mode Reverse-Aktif. Mode ini, wilayah emitor serta kolektor beralih peran. Dirancang untuk memaksimalkan penguatan arus dalam mode aktif-maju, βF dalam mode terbalik beberapa kali lebih kecil untuk transistor Germanium.

Mode Transistor ini jarang digunakan, hanya dipertimbangkan untuk kondisi failsafe serta beberapa tipe logika bipolar. Tegangan bias bias terbalik ke basis mungkin merupakan urutan besarnya lebih rendah di wilayah ini.

Kejenuhan (Saturation)
Transistor "Sepenuhnya-ON" sebagai switch serta Ic = I
Dengan kedua persimpangan maju-bias, BJT dalam mode saturasi serta memfasilitasi konduksi arus tinggi dari emitor ke kolektor (atau arah lain dalam masalah NPN, dengan pembawa bermuatan negatif mengalir dari emitor ke kolektor). Mode ini sesuai dengan "on" yg logis, atau sakelar yg tertutup.

Memotong (Cut-Off)
Transistor "Fully-OFF" beroperasi sebagai switch serta Ic = 0
Kondisi bias berlawanan dengan kejenuhan (persimpangan reverse bias) hadir. Ada sangat sedikit arus, sesuai dengan "Off" logis, atau Switch terbuka.

Konfigurasi Bipolar Junction Transistor

Transistor Bipolar, dasarnya ada tiga cara yg mungkin untuk menghubungkan dalam sirkuit elektronik dengan satu terminal untuk kedua input serta output. Metode koneksi merespon terhadap sinyal inputnya dalam rangkaian alasannya karakteristik statis transistor bervariasi di setiap rangkaian pengaturan.

Common Base (CB) Configuration

Penguatan Tegangan tetapi tidak ada Penguatan

Konfigurasi BASE di-Ground, Untuk sinyal input serta sinyal output. Sinyal input diterapkan antara Basis transistor serta terminal Emitor, sesertagkan sinyal output sesuai diambil dari antara Basis serta Kolektor. Terminal dasar dibumikan atau dihubungkan ke beberapa titik Tegangan Referensi Tetap.

Arus input yg mengalir ke Emitor cukup besar alasannya jumlah dari arus basis serta arus kolektor, keluaran arus kolektor lebih kecil dari input arus emitor yg menghasilkan kegunaan arus untuk rangkaian "1". (kesatuan) atau kurang, dengan kata lain konfigurasi basis umum "Melemahkan" sinyal input.

Common Emitter (CE) Configuration

Penguatan Arus serta Tegangan

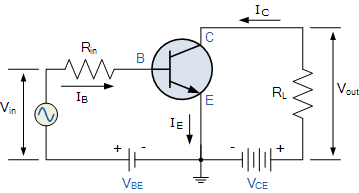

Konfigurasi EMITTER di-Ground, sinyal input diterapkan antara basis serta emitor, sementara output diambil antara kolektor serta emitor ibarat yg ditunjukkan. Jenis konfigurasi rangkaian paling umum dipakai untuk Amplifier berbasis transistor serta yg mewakili metode "Normal".

Konfigurasi penguat emitor menghasilkan arus serta kekuatan tertinggi dari semua konfigurasi tiga transistor bipolar. Terutama alasannya impesertasi input LOW alasannya terhubung ke PN-Junction bias maju, sesertagkan impesertasi output TINGGI alasannya diambil dari PN-Junction Bias terbalik.

Common Collector (CC) Configuration

Penguatan tetapi tidak ada Penguatan Tegangan

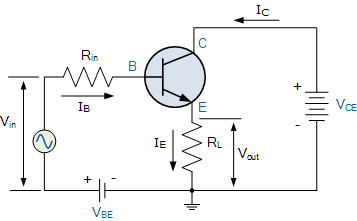

Konfigurasi COLLECTOR di-Ground, Umum melalui suplai. Sinyal input terhubung eksklusif ke Basis, sementara output diambil dari beban Emitor. Jenis konfigurasi umum dikenal Sirkuit Voltage Follower atau Emitter Follower.

Pengumpul umum, atau konfigurasi pengikut emitor sangat berkhasiat untuk aplikasi pencocokan impesertasi alasannya impesertasi masukan yg sangat tinggi, di wilayah ratusan ribu Ohms sementara mempunyai impesertasi keluaran yg relatif rendah.

Ringkasan Bipolar Junction Transistor

Perilaku konfigurasi Transistor Bipolar rangkaian sangat berbeda serta menghasilkan karakteristik rangkaian yg berbeda berkaitan dengan impesertasi masukan, impesertasi keluaran serta perolehan penguatan tegangan, penguatan arus atau penguatan daya.

Transistor NPN secara lebih rinci saat dipakai dalam konfigurasi emitor umum sebagai penguat alasannya ini yaitu konfigurasi yg paling banyak dipakai alasannya fleksibilitas serta gain yg tinggi.
