Inertial Sensors

Sensor Inersia Sensor menurut Inersia. Berkisar dari sensor inertial MEMS, hanya berukuran beberapa mm persegi, sampai Cincin Giroskop Laser yg sangat akurat tetapi sanggup mengukur diameter 50 cm.

  ➽  Accelerometers
  ➽  Giroskop inersia
  ➽  Giroskop MEMS
  ➽  Aplikasi khas untuk sensor inersia.

Accelerometers – Inertial Sensors

Accelerometers percepatan MEMS terdiri dari sistem massa-pegas, yg berada dalam ruang hampa. Mengerahkan akselerasi pada akselerometer menghasilkan perpindahan massa dalam sistem pegas.

Perpindahan massa tergantung pada sistem pegas massa, sehingga dibutuhkan kalibrasi. Pembacaan sanggup melalui sistem kapasitif. Accelerometers MEMS tersedia dalam versi 1D, 2D serta 3D.

Gyroscopes - Inertial Sensors

Giroskop Inersia sanggup ditemukan di aneka macam kelas.
  ➽  Ring Laser Gyroscopes (RLG)
  ➽  Fiber Optic Gyros (FOG) sangat andal, serta sangat mahal.

Mengandalkan Cahaya dirasakan melalui Set Cermin atau Kabel Fiberglass ke arah yg berlawanan. Rotasi Giroskop menghasilkan cahaya dalam satu arah untuk mencapai sisi lain dari set cermin / kabel fiberglass lebih awal dari cahaya yg dikirim ke arah yg berlawanan.

Giroskop Optik, menyerupai RLG serta FOG sangat akurat, dipakai tanpa Sensor Referensi (AHRS). Keakuratan Intrinsik membuatnya mahal sehingga tidak sanggup dipakai dalam aplikasi yg sensitif biaya.

Giroskop MEMS (MicroElectroMechanical)

Giroskop MEMS mempunyai massa getar kecil yg berosilasi di mis. 10 dari kHz. Massa disuspensikan dalam sistem pegas, pembacaan melalui sistem kapasitif menyerupai dalam akselerometer.

Ketika Giroskop diputar, rotasi diberikan kepada gaya Coriolis tegak lurus pada massa yg lebih besar ketika massa jauh dari sentra rotasi. Massa berosilasi dengan demikian menerima pembacaan yg berbeda di kedua sisi osilasi, yg merupakan ukuran untuk tingkat belokan.

Kesalahan khas Giroskop ialah Sensitivitas-G, yg disebabkan oleh deformasi sistem pegas di dalam giroskop.

Aplikasi Umum

Sensor Strategis serta Taktis sanggup ditemukan dalam aplikasi berisiko tinggi, menyerupai navigasi dalam pertahanan serta penerbangan komersial. Giroskop konsumen dengan stabilitas bias tipikal> 30 derajat / jam sering dipakai dalam aplikasi seluler, serta sanggup ditemukan di pengontrol Nintendo Wii.

Pengukuran Inersia, Giroskop Memberikan terlalu banyak penyimpangan dalam perhitungan mati, sehingga mereka tidak sanggup dipakai untuk aplikasi tingkat atas. Karena peningkatan akurasi dalam sensor inersia, kelompok gres giroskop (kelas industri), yg kecil serta dipakai dalam stabilisasi kendaraan tanpa awak serta pengukuran serta koreksi sistem sensor lainnya.

Kendaraan tanpa awak sanggup menso kendaraan bawah bahari (Saab Seaeye Jaguar), kendaraan udara (Norut) atau kendaraan darat (Wambot). Dalam satcom serta koreksi sensor, misalnya termasuk sistem Ka-band Satcom EM serta sistem USBL Sonardyne.

Sensor MEMS (MicroElectroMechanical)

Sensor Alat yg mengukur Kuantitas Fisik serta mengubahnya menso Sinyal Listrik. Sensor memainkan tugas utama dalam MEMS serta sanggup dipakai dalam pengaturan dengan sensor lain untuk Aplikasi Multi-Sensing. Sensor-sensor ini diklasifikasikan menso tiga jenis:

  ➽  Sensor Tekanan MEMS

  ➽  MEMS Chemical Sensors

  ➽  MEMS Inertial Sensors (giroskop, akselerometer).

MEMS Pressure Sensors

Sensor Tekanan - Perangkat yg terdiri dari komponen elektronik serta mekanis. Sensor tekanan MEMS memakai Diafragma Fleksibel sebagai alat penginderaan.

Satu sisi diafragma ini ditemukan ke segel serta sisi lain terbuka untuk tekanan eksternal ketika bergerak dengan perubahan gaya eksternal.

Sensor tekanan MEMS sangat sederhana, murah, serta kecil; faktor-faktor ini memungkinkan sensor untuk mengatasi aplikasi dalam kontrol proses industri, kendaraan beroda empat serta yg terlibat dalam unit genggam portabel serta medis.

MEMS Chemical Sensors

Sensor Kimia MEMS mengandung Selaput, Lapisan atau Film Kimia Selektif yg mengukur sifat kimia lingkungannya.

Sensor Mekanis menawarkan tingkat akurasi serta resolusi yg tinggi, sesertagkan sensor kimia MEMS mempunyai lebih banyak seruan bahkan kalau mereka mungkin tidak layak.

Memberikan Stabilitas, Selektivitas, Sensitivitas tinggi, serta Kecepatan Tinggi. Sebagian besar sensor kimia tidak stabil, serta mereka cukup besar sehubungan dengan rentang dinamis secara keseluruhan.

MEMS Inertial Sensors

Sensor Inersia MEMS didesain untuk mencicipi perubahan inersia objek, serta kemudian mengubah gaya inersia ini menso sinyal terukur.

Mengukur perubahan dalam getaran, percepatan, kemiringan serta orientasi. Ini dilakukan dengan memakai perangkat mikro yg disebut giroskop serta akselerometer.

MEMS Inertial Sensors di sektor otomotif, peralatan deteksi gerakan serta shock, deteksi getaran serta sistem pengukuran, perangkat anti pencurian, sistem keamanan rumah.

MEMS Accelerometers

MEMS Accelerometer Perangkat elektromekanik yg dipakai untuk mengukur gaya akselerasi. Sistem yg paling sederhana serta paling sanggup diterapkan.

Accelerometers perangkat elektronik

  ➽  Perangkat game.

  ➽  Pemutar media.

  ➽  Smartphone (Telepon Apple, iPhone memakai akselerometer untuk kontrol antarmuka pengguna serta penghitung.

MEMS Gyroscopes

Giroskop berupa roda berputar atau cakram dengan sumbu bebas yg memungkinkannya untuk mengambil orientasi apa pun. Menentukan orientasi, Gyroscopes memakai struktur cukup getar dari disk berputar tradisional.

MEMS based Hands Gesture Controlled Robot

Receiver

Untuk mengendalikan robot memakai MEMS. Sistem ini, MEMS ditetapkan ke tangan. Diagram blok dari robot gerakan tangan yg dikontrol MEMS ditunjukkan di bawah ini.

MEMS based Hands Gesture Controlled Robot

Transmitter

Alat perangkat keras yg dibutuhkan termasuk mikrokontroler, sensor MEMS, pemancar RF serta rangkaian driver receiver serta motor DC. Selain ini, perangkat lunak yg dibutuhkan ialah Orcad, Proload serta Keil compiler. IC 7805 ialah pengatur tegangan 9V, serta mempunyai som

Trafo menurunkan tegangan 230 menso 16 V, 1A, serta penyearah jembatan meralat serta kapasitor menyaringnya. Akhirnya, untuk menghasilkan output 5V DC stabil, regulator 7805 meyesuaikannya.

AT89S52 - Mikrokontroler CMOS 8-bit berperforma tinggi dengan 8K byte memori flash yg sanggup diprogram; ini menyediakan solusi yg irit biaya serta sangat fleksibel untuk banyak aplikasi yg dibenamkan.

[  Inertial Sensors (37)

[  Using the Gyro Sensor (13)

[  Knowledge | Pengetahuan  ]

[ Avionics Knowledge ]  -  [ The Computer Networking ]

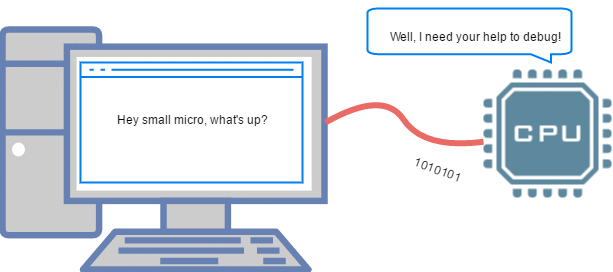

Komunikasi Seri Dan Paralel

Dalam Kelekomunikasi serta Transmisi Data,
  ➽  Komunikasi SERIAL
       Proses pengiriman data satu bit pada satu waktu, secara berurutan,
       melalui kanal komunikasi atau bus komputer.
  ➽  Komunikasi PARALEL
       Di mana beberapa bit dikirim secara keseluruhan,
       pada tautan dengan beberapa kanal paralel.

Komunikasi SERIAL
Digunakan untuk semua komunikasi jarak jauh serta sebagian besar jaringan komputer.

Di mana biaya kesulitan kabel serta sinkronisasi menciptakan komunikasi paralel menso tidak praktis.

Bus Komputer Serial umum pada jarak pendek, alasannya yakni peningkatan integritas sinyal serta berkecepatan transmisi dalam teknologi serial yg lebih gres telah mulai melebihi keunggulan bus paralel dari kesederhanaan.

(tidak perlu serialiser serta deserializer, atau SerDes) & melampaui kerugiannya ( skew clock, interkoneksi kepadatan).

SERIAL vs PARALEL

Link komunikasi, di mana komputer berbicara satu sama lain, berupa SERIAL atau PARALEL. Tautan PARALEL mentransmisikan beberapa pemikiran data secara bersamaan di beberapa kanal (Kabel, Sirkuit cetak, atau Serat Optik); sesertagkan, Tautan SERIAL hanya mentransmisikan ke satu pemikiran data.

Link SERIAL tampak lebih rendah dari pada PARALEL, ia sanggup mengirimkan lebih sedikit Data per Siklus Clock, Link Serial sanggup diberi Clock jauh lebih cepat dari pada tautan Paralel untuk mencapai laju data yg lebih tinggi.

Faktor memungkinkan SERIAL diberi clock pada tingkat yg lebih tinggi:
  ➽  Clock Skew, antara kanal yg berbeda bukanlah masalah
       Untuk tautan komunikasi serial asinkron yg tidak di-clock).
  ➽  Sambungan serial memerlukan lebih sedikit kabel interkoneksi
       (Kabel / serat) serta kesannya menempati lebih sedikit ruang.
       Ruang ekstra memungkinkan isolasi kanal makin cantik dari sekitarnya.
  ➽  Crosstalk kurang dari masalah,
       Karena ada lebih sedikit konduktor dalam kedekatan.

SERIAL makin irit untuk diterapkan dari pada PARALEL. Banyak IC mempunyai antarmuka SERIAL, ketimbang dengan PARALEL, sehingga mempunyai lebih sedikit pin serta oleh alasannya yakni itu makin ekonomis.

RS-232 Komunikasi Serial Data
PROTOKOL Komunikasi Standar Secara formal mendefinisikan sinyal yg menghubungkan antara :
 ➽ DTE (peralatan terminal data) ibarat Terminal Komputer.
 ➽ DCE (peralatan yg mengakhiri sirkuit data), seperti Modem.
Digunakan secara umum di Port Serial Komputer.

Standar mendefinisikan karakteristik listrik serta waktu sinyal, arti sinyal, serta ukuran fisik serta pinout konektor. Standar Antarmuka TIA-232-F Antara Peralatan Terminal Data serta Peralatan Pemutus Sirkuit Data Mempekerjakan Pengalihan Data Biner Serial.

  ➤  Asynchronous Serial Transmission

Bit data dikirim kapan saja. Hentikan bit serta mulai bit dipakai antara byte data untuk menyinkronkan pemancar serta peserta serta memastikan data terkirim.

Waktu antara mengirim serta mendapatkan bit data tidak konstan, suatu celah dipakai untuk menyediakan waktu antar transmisi. Menggunakan metode asynchronous tidak diharapkan sinkronisasi antara perangkat pemancar serta penerima. Merupakan metode yg lebih efektif biaya. Kerugiannya, transmisi data bisa lebih lambat.

  ➤  Synchronous Serial Transmission

Bit data ditransmisikan sebagai pemikiran berkelanjutan dalam waktu dengan jam master. Pemancar serta peserta data keduanya beroperasi mengguna kan frekuensi jam yg disinkronkan. oleh alasannya yakni itu, mulai bit, stop bit.
Berarti bahwa data bergerak lebih cepat serta kesalahan waktu kurang sering alasannya yakni waktu pemancar serta peserta disinkronkan. Akurasi data sangat bergantung pada waktu yg disinkronkan dengan benar antar perangkat. Dibandingkan dengan transmisi serial asynchronous, metode ini lebih mahal.

Jenis Transimisi Data

RS-422 Multidrop Wiring Diagram

RS422 Pengganti "Drop-In" untuk sebagian besar aplikasi RS232.
Adalah Full-Duplex serta bisa komunikasi jarak jauh.

RS-485 Multidrop Wiring Diagram

RS485 disebut sebagai RS-485 Multidrop LAN alasannya yakni sanggup menghubungkan beberapa perangkat dalam lingkungan jaringan LAN. Perangkat ini terhubung ke satu pasangan kawat. Kirim serta terima mengembangkan dua kabel yg sama.

Spesifikasi RS485 memungkinkan hanya 32 node (perangkat) di LAN.

Namun, I.C. vendor telah mengembangkan driver RS485 yg bisa memungkinkan 128 sampai 255 node pada LAN RS485. Menggunakan driver RS485 generasi berikutnya. Menggunakan Konverter serta perangkat I/O.

DB-9 Connector

DB-25 Connector

[  Knowledge | Pengetahuan  ]

[ Avionics Knowledge ]  -  [ The Computer Networking ]

Protokol Serial Input Output

Komunikasi Serial Digunakan untuk semua komunikasi jarak jauh serta sebagian besar jaringan komputer, Biaya kabel serta sinkronisasi menciptakan komunikasi paralel menso tidak praktis. Seperangkat hukum serta peraturan memungkinkan dua perangkat elektronik terhubung untuk bertukar data.

Bus Komputer Serial menso umum pada jarak yg lebih pendek, alasannya ialah :

  ➽  Peningkatan Integritas Sinyal
  ➽  Peningkatan Kecepatan Transmisi
Teknologi Bus Serial terbaru telah melebihi keunggulan Bus Paralel dari kesederhanaan (tidak perlu serialiser serta deserializer,).

Protokol antar sistem dipakai untuk mengkomunikasikan dua perangkat yg berbeda. Seperangkat hukum serta peraturan yg memungkinkan dua perangkat elektronik terhubung untuk bertukar data satu serta lainnya.

Jenis Protokol Komunikasi.
   ⏩  Wireless Communication
   ⏩  Wired Communication

⏩  WIRED Komunikasi.
      terbagi 2 Katagori
  1.  Internal Communication
       ➤  I2C - Inter-Integrated Circuit
       ➤  SPI - Serial Peripheral Interface

  2.  External Communication
       ➤  RS-232
       ➤  RS-485
       ➤  UART - Universal Asynchronous Transmitter and Receiver
       ➤  USART - Universal Synchronous and Asynchronous TX RX
       ➤  GPIO - General Purpose Input and Output
       ➤  USB - Universal Serial Bus
       ➤  Ethernet
       ➤  CAN - Controller Area Network

Internal Communication

➤ I2C - Inter-Integrated Circuit
Dikembangkan untuk televisi oleh Philips Semiconductor, 1980. Dalam prosesor perangkat I2C, EEPROMs, sensor, jam real-time dipakai sebagai antarmuka kontrol serta perangkat I2C pun sanggup mempunyai antarmuka data terpisah (tuner TV digital, decoder video, prosesor audio ...).

3 jenis I2C menurut berkecepatan.
 ➽ Lambat (di bawah 100 Kbps).
 ➽ Cepat (400 Kbps).
 ➽ Kecepatan tinggi (3,4 Mbps).

Digunakan untuk menghubungkan periferal berkecepatan rendah (seperti keyboard, mouse, memori, IO / port serial / paralel, dll) ke motherboard (berisi CPU ) beroperasi pada berkecepatan yg jauh lebih tinggi.

➤ SPI - Serial Peripheral Interface
Protokol SPI memungkinkan data untuk dipertukarkan satu byte pada waktu antara Tessel serta modul melalui dua jalur komunikasi. Untuk mentransfer data ibarat pembacaan sensor atau mengirim perintah ke modul.

Protokol Master/Slave, Selalu ada perangkat Master tunggal yg mengontrol anutan komunikasi dengan satu / lebih perangkat slave. Master sebagai polisi kemudian lintas. mengarahkan semua perangkat Slave yg terhubung sehingga mereka tahu kapan giliran mereka untuk berkomunikasi.

External Communication

➤  RS-232
Komunikasi ANALOG sederhana melalui kabel telepon ke kabel USB khas untuk pertukaran data, telah melalui perjalanan panjang di bisertag komunikasi.

Standar untuk mesin ketik elektromekanik serta modem untuk pertukaran data digital yg diperkenalkan pada tahun 1962 oleh Sektor Radio EIA. Membuat pertukaran data lebih sanggup mendapatkan amanah melalui Saluran Analog.

Tingkat tegangan standar yg ditetapkan yg membuatnya kebal terhadap gangguan kebisingan serta mengurangi kesalahan dalam pertukaran data.

➤ RS-485
Dikenal TIA-485 (-A), Standar yg mendefinisikan karakteristik listrik dari driver serta peserta untuk dipakai dalam sistem komunikasi serial. Pensinyalan listrik seimbang, serta sistem multipoint disokong.

Standar diterbitkan bersama oleh Asosiasi Industri Telekomunikasi serta Aliansi Industri Elektronik (TIA / EIA). Jaringan komunikasi digital yg menerapkan standar sanggup dipakai secara efektif untuk jarak yg jauh serta dalam lingkungan yg bising secara elektrik.

Penerima sanggup dihubungkan ke jaringan ibarat itu dalam Bus Linear, Multidrop. Karakteristik ini menciptakan RS-485 mempunyai kegunaan dalam Sistem Kontrol Industri serta Aplikasi sejenis.

➤ UART - Universal Asynchronous
                       Transmitter and Receiver

Perangkat keras komputer yg menerjemahkan Data bentuk paralel serta serial. Digunakan dengan Standar Komunikasi ibarat RS-422, RS-232 atau RS-485.

Komunikasi serial dengan dua protokol kabel. Rx serta Tx sebagai  Komunikasi serial merupakan sinyal mengirim serta menerima. (  menirim serta mendapatkan data secara serial).

UART mengambil byte data serta mengirim bit individual secara berurutan. Protokol HALF DUPLEX. Mentransfer serta Menerima data tidak pada dikala yg bersamaan. Pengendali mempunyai perangkat keras UART.

Menggunakan satu jalur data untuk mengirim serta mendapatkan data. Memiliki satu bit awal, data 8-bit serta satu stop bit berarti sinyal transfer data 8-bit yg tinggi ke rendah.

➤ USART - Universal Synchronous and Asynchronous

                          Transmitter and Receiver
Microchip yg memfasilitasi komunikasi melalui port serial komputer memakai protokol RS-232C. Antarmuka dibutuhkan untuk komunikasi dengan modem serta perangkat serial lainnya.

Tidak ibarat UART, USART mengatakan opsi Mode Sinkron, komunikasi program-ke-program, mode sinkron mensyaratkan bahwa setiap tamat pertukaran merespons secara bergantian tanpa memulai komunikasi baru.

➤ USB - Universal Serial Bus

Antarmuka De Facto untuk periferal komputer untuk berkomunikasi dengan komputer pribadi. Dikembangkan sekitar pertengahan 1990-an, upaya bersama tujuh perusahaan - Compaq, DEC, IBM, Intel, Microsoft, Nortel, serta NEC.

Bertujuan untuk mengganti port paralel serta pengisi daya eksternal dengan standar komunikasi universal yg sanggup menyederhana kan pertukaran data serta sanggup melipatgandakan kiprah untuk memasok listrik pun.

Di mana HOST memulai pertukaran data.
Data ditransfer dalam transaksi yg terdiri dari tiga paket:

 ➽ Paket Token - Header yg memilih jenis serta arah

     transaksi, alamat perangkat, serta titik akhir.

 ➽ Data ditransfer dalam paket data.

 ➽ Status tamat transaksi ialah pengakuan

     dalam paket handshake.

➤ GPIO - General Purpose Input and Output
Pin generik pada sirkuit terpadu atau board komputer yg perilakunya — termasuk apakah pin input atau output — sanggup dikontrol oleh pengguna pada dikala run time.

Pin GPIO tidak mempunyai tujuan yg telah ditentukan, serta tidak dipakai secara standar. Idenya ialah bahwa kasertag-kasertag sistem integrator yg membangun sistem penuh mungkin memerlukan beberapa komplemen garis kontrol digital-serta mempunyai ini tersedia dari chip menghindari harus meyesuaikan sirkuit komplemen untuk menyediakannya.

Misalnya, chip Realtek ALC260 (codec audio) mempunyai 8 pin GPIO, yg tidak dipakai secara standar. Beberapa sistem integrator (laptop Acer Inc.) memakai GPIO pertama (GPIO_0) pada ALC260 untuk mengaktifkan amplifier untuk speaker internal laptop serta jack headphone eksternal.

➤ Ethernet
Sistem untuk menghubungkan sejumlah sistem komputer yg membentuk Jaringan Area Lokal, dengan protokol untuk mengontrol kelulusan isu serta untuk menghindari transmisi simultan oleh dua atau lebih sistem.

Teknologi LAN pertama dikembangkan serta digunakan pertengahan tahun 1970-an oleh para peneliti dipusat Penelitian Xerox (PARC). Lebih sederhana serta makin hemat daripada LAN serta ATM token.

Kartu antarmuka jaringan Ethernet (NIC) diberi pengidentifikasi unik yg disebut alamat MAC. Alamat MAC terdiri dari angka 48-bit. Dalam jumlah 24 bit pertama mengidentifikasi pabrikan serta dikenal sebagai ID pabrik atau Pengenal Unik Organisasi (OUI) serta ini ditugaskan oleh otoritas pendaftaran.

➤ CAN - Controller Area Network
Diancang untuk mikrokontroler serta perangkat berkomunikasi satu sama lain dalam aplikasi tanpa Komputer HOST. Protokol berbasis pesan. Awalnya untuk Kabel Listrik Multipleks dalam kendaraan beroda empat biar menghemat tembaga, tetapi banyak dipakai dalam konteks lainnya.

Mobil modern mungkin mempunyai 7 Unit Kontrol Elektronik (ECU) untuk banyak sekali subsistem. Prosesor terbesar ialah unit kontrol mesin. Lainnya dipakai untuk transmisi, airbag, pengereman antilock / ABS, cruise control, power steering elektrik, sistem audio, power window, pintu, adaptasi cermin, baterai serta sistem pengisian untuk kendaraan beroda empat hybrid / listrik, dll.

Diantaranya membentuk Subsistem Independen, komunikasi antara lain sangat penting. Subsistem perlu mengontrol aktuator atau mendapatkan umpan balik dari sensor. Standar BISA didesain untuk memenuhi keperluan ini.

Interkoneksi antar sistem berbeda memungkinkan banyak sekali fitur keselamatan, ekonomi serta kenyamanan untuk diimplementasikan memakai perangkat lunak saja. Fungsionalitas akan menambah biaya serta kompleksitas bila fitur-fitur ibarat itu "Hard Wired" memakai listrik otomotif tradisional.

[  Knowledge | Pengetahuan  ]

[ Avionics Knowledge ]  -  [ The Computer Networking ]

Ieee 1394 Serial Bus - Firewire

Bus IEEE 1394 Bus serial yg cepat, murah serta gampang dipakai untuk menghubungkan komputer serta perangkat periferal. Sebagai standar interkoneksi komputer, dibenamkan oleh vendor elektronik. Konsumen sebagai sarana untuk menghubungkan aneka macam perangkat konsumen digital untuk mendorong konvergensi antara peralatan elektronik rumah serta komputer.

Standardisasi Teknologi oleh IEEE pertengahan 90-an dengan nama IEEE 1394-1995. Nama Firewire yg dikenal luas, nama merek dagang Apple.

Topologi dapat berubah secara dinamis ketika perangkat dipadukan atau dihapus dari jaringan (Dynamic Plug'n'Play, Auto Bus Configuration).

Bus Interkoneksi berperforma tinggi, berbiaya rendah antar perangkat dengan kemampuan Plug and Play serta akomodasi pengembangan. Konsep Standar untuk membentuk jaringan Peer-to-Peer, setiap perangkat terhubung menso node yg sama (berarti kemunculan host sentra tidak diperlukan).

Cables and Connectors

Menanggapi persyaratan dari perangkat yg berbeda yg sanggup dihubungkan melalui bus (perangkat audio / video, unit penyimpanan, peripheral komputer dll), standar IEEE 1394 memperlihatkan transfer data berberkecepatan tinggi

  ➽  100 Mbit/s

  ➽  200 Mbit/s

  ➽  400 Mbit/s.

Untuk mendukung transfer

ke yg lebih besar digunakan

  ➽  Kabel Twisted-Pair

  ➽  Serat Optik

Spesifikasi yg lebih ketat serta menambah kan sejumlah karakteristik untuk meningkat kan efisiensi bus.

Pembaruan Standar telah dibentuk (1394b) yg meningkatkan tingkat transfer maksimum menso

  ➽  800 Mbit/s

  ➽  1600 Mbit/s

  ➽  3200 Mbit/s

Dua cara dasar mentransfer gosip antar perangkat terhubung:

  ➽  Transfer Isochronous.

Digunakan oleh aplikasi yg membutuhkan jaminan waktu tunda, sementara ada toleransi dalam validitas data. Aliran video yaitu pola aplikasi.

  ➽  TransferAsychronous.

Untuk mentransfer gosip kontrol atau data yg kebenarannya harus dijamin tetapi ada beberapa fleksibilitas mengenai waktu pengiriman (aplikasi tipikal jenis ini yaitu transfer data antar perangkat penyimpanan).

Fitur IEEE-1394

 ➽ Transfer data real-time untuk aplikasi multimedia

 ➽ 100 serta 200Mbits / s berkecepatan data hari ini

     Jalur peningkatan 400-800 Mbits / s serta mul ti-Gbits / s

 ➽ Sambungan eksklusif / pemutusan tanpa kehilangan atau interupsi data

 ➽ Konfigurasi otomatis mendukung "plug and play"

 ➽ Topologi jaringan yg bentuknya bebas

     memungkinkan pencampuran cabang serta rantai daisy

 ➽ Tidak diharapkan pemisah baris terpisah

 ➽ Dijamin kiprah bandwidth untuk aplikasi real-time

 ➽ Konektor umum untuk aneka macam perangkat serta aplikasi

 ➽ Compliant dengan standar IEEE-1394 High Performance Serial Bus

Arsitektur IEEE-1394

Mendefinisikan dua kategori bus:

 ➽  Bus Backplane

Untuk melengkapi Struktur Bus Paralel dengan menyediakan jalur komunikasi serial alternatif antara perangkat yg dicolokkan ke backplane.

 ➽  Bus Kabel.

Adalah "Jaringan Non-Siklik dengan cabang terbatas,"

terdiri dari jembatan bus serta node (perangkat kabel).

Non-cyclic berarti Tidak sanggup menghubungkan perangkat tolong-menolong untuk menciptakan loop. Pengalamatan 16-bit menyediakan sampai 64K node dalam sistem. Hingga 16 hop kabel diperbolehkan antara node, istilah cabang terbatas.

Jembatan Bus berfungsi untuk menghubungkan bus-bus yg mempunyai tipe yg sama atau berbeda; antarmuka 1394-to-PCI dalam PC merupakan jembatan bus, yg biasanya berfungsi sebagai perangkat root serta menyediakan kemampuan bus master (pengontrol).

Jembatan Bus untuk menghubungkan kabel 1394 serta bus 1394 backplane.

 ➽  Six-bit Node_IDs memungkinkan sampai 63 node

       untuk dihubungkan ke jembatan bus tunggal

 ➽  10 bit Bus_IDs mengakomodir sampai 1.023 jembatan

       dalam suatu sistem.

Setiap Node mempunyai tiga konektor, meskipun standar menyediakan 1 sampai 27 konektor per lapisan fisik perangkat atau PHY. Hingga 16 node sanggup daisy-chained melalui konektor dengan kabel standar sampai 4,5 m panjangnya untuk total panjang kabel standar 72 m.

(Menggunakan kabel “Gemuk” berkualitas lebih tinggi memungkinkan interkoneksi yg lebih lama.) Perangkat pelengkap sanggup dihubungkan dalam konfigurasi simpul daun.

Semua 1394 perangkat elektronik konsumen yg diumumkan pada awal 1997 hanya mempunyai satu konektor; ketika ini tidak ada camcorder digital atau VCR yg sesuai dengan perangkat dengan ID 3 atau ID 5 yg ditunjukkan pada gambar.

Alamat Fisik pada jembatan power up (reset bus) serta setiap kali node dipadukan atau dihapus dari sistem, baik dengan koneksi fisik / pemutusan atau power up / down. Tidak diharapkan sakelar ID perangkat serta hot plugging node disokong. Makara 1394 memenuhi syarat sebagai bus plug-and-play.

Lapisan Fisik, Tautan

serta Transaksi

Protokol 1394 diimplementasikan oleh tiga lapisan bertumpuk yg ditunjukkan pada gambar. Tiga lapisan melaksanakan fungsi-fungsi berikut:

Lapisan TRANSAKSI

Mengimplementasikan protokol Permintaan-Respons yg diharapkan untuk menyesuaikan dengan Standar Kontrol serta Pendaftaran Status (CSR) Standar ISO / IEC 13213: 1994

(CSR) untuk Bus Mikro (baca, tulis serta kunci). Kesesuaian dengan ISO / IEC 13213: 1994 meminimalkan jumlah sirkuit yg dibutuhkan oleh 1394 IC untuk interkoneksi dengan bus paralel standar.

Lapisan TAUTAN

Menyediakan datagram yg diakui ke lapisan transaksi.

(A datagram yaitu transfer data satu arah dengan konfirmasi permintaan.)

Lapisan tautan menangani semua transmisi paket serta tanggung jawab penerimaan, ditambah ketentuan kontrol siklus untuk saluran-saluran isokron.

Lapisan FISIK

Menyediakan layanan inisialisasi serta arbitrase yg diharapkan untuk memastikan bahwa hanya satu node pada satu waktu mengirimkan data serta menerjemahkan pedoman data bus serial serta level sinyal ke yg diharapkan oleh lapisan tautan.

Isolasi Galvanik sanggup diimplementasikan antara lapisan fisik serta lapisan penghubung; dengan isolasi, chip yg mengimplementasikan lapisan fisik disokong oleh konduktor bus.

Isolasi harus disediakan di mana kabel listrik tiga kawat dipakai untuk mencegah loop tanah melalui tanah kawat-hijau; perangkat konsumen, yg memakai kabel listrik dua kabel atau pasokan listrik kutub-dinding, biasanya tidak memerlukan isolasi galvanis.

Inti koneksi IEEE 1394

Lapisan Fisik serta Chip Semikonduktor lapisan tautan, serta IEEE 1394 membutuhkan dua chip per perangkat. Antarmuka Fisik (PHY) yaitu perangkat sinyal adonan yg terhubung ke PHY perangkat lain.

Termasuk Logika diperlukan untuk melaksanakan Fungsi Arbitrase serta Inisialisasi bus. Antarmuka Link menghubungkan PHY serta perangkat internal. Ini mentransmisikan serta mendapatkan paket data berformat 1394 serta mendukung transfer Data Asinkron atau Isochronous.

Menyediakan Format Asinkron serta Isochronous pada antarmuka yg sama memungkinkan aplikasi non-real-time yg penting, menyerupai printer, scanner, aplikasi kritis waktu positif (Video serta Audio), untuk beroperasi di bus yg sama.

Semua Chip PHY memakai teknologi yg sama, sesertagkan Link yaitu khusus perangkat. Pendekatan ini memungkinkan IEEE 1394 untuk bertindak sebagai sistem Peer-to-Peer ketimbang dengan desain server klien USB. Akibatnya, sistem IEEE 1394 tidak memerlukan host atau PC.

[  Knowledge | Pengetahuan  ]

[ Avionics Knowledge ]  -  [ The Computer Networking ]
