Gerbang Logika Digital - Perangkat elektronik yg akan menciptakan keputusan logis menurut banyak sekali kombinasi sinyal inputnya. Mungkin mempunyai lebih dari satu input tetapi hanya mempunyai satu keluaran digital.
➽ Transistor-Transistor Logic seri 7400 chip.
➽ CMOS (Complementary Metal-Oxide-Silicon) seri 4000 chip.
Notasi TTL atau CMOS mengacu pada teknologi logika yg dipakai untuk memunitsi sirkuit terpadu, (IC) atau "chip".
Gerbang Logika Digital Dasar
Yang diimplementasikan mengguna kan logika Transistor Transistor Logic
1. Logic "AND" Gate
Dan pergi "TINGGI" ke tingkat logika "1" ketika SEMUA inputnya berada pada tingkat logika "1".
Output dari "Logic AND Gate" hanya mengembalikan "LOW" lagi ketika SETIAP inputnya berada pada level logika "0"
Dengan kata lain untuk logika AND gerbang, setiap input RENDAH memperlihatkan output RENDAH.
74LS08 Quad 2-Input AND Gate
74LS11 Triple A3-Input AND Gate
74LS21 Dual 4-Input AND Gate
2. Logic "OR" Gates
Dan pergi "HIGH" ke level logika "1" ketika satu atau lebih dari inputnya pada level logika "1".
Output, Q dari "Logic OR Gate" hanya mengembali kan "LOW" lagi ketika SEMUA inputnya berada pada level logika "0".
Dengan kata lain untuk logika ATAU gerbang, setia
74LS32 Quad 2-Input OR Gate
3. Logic "NOT" Gates
Perangkat input tunggal yg mempunyai tingkat output pada tingkat logika "1".
Dan pergi ke "RENDAH" ke tingkat logika "0" ketika input tunggal berada pada tingkat logika "1", atau "membalikkan" (Melengkapi) sinyal inputnya.
74LS04 Hex Inverting NOT Gate
74LS04 Hex Inverting NOT Gate
74LS14 Hex Schmitt Inverting NOT Gate
74LS1004 Hex Inverting Drivers

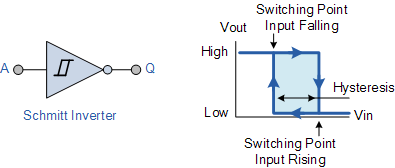

Schmitt Inverter
Inverter standar atau Logic NOT Gate, dibentuk dari rangkaian switching transistor yg tidak beralih dari satu keadaan ke keadaan berikutnya.
Sebagai transistor penguat arus dasar, sanggup beroperasi dalam mode linier serta setiap variasi kecil ke tingkat inputnya akan menjadikan variasi ke tingkat outputnya atau bahkan sanggup mengaktifkan "ON" serta "OFF". Cara mengatasi duduk kasus ini dengan menggunakan Inverter Schmitt atau Hex Inverter.
Menunjukkan Osilator tipe RC daya rendah sederhana memakai inverter Schmitt untuk menghasilkan gelombang persegi.
Kapasitor C penuh sehingga input ke inverter yaitu "RENDAH" menghasilkan output terbalik yg "TINGGI". Ketika output dari inverter diumpankan kembali ke inputnya serta kapasitor melalui resistor R, kapasitor mulai mengisi daya.
4. Logic "NAND" Gate
Gerbang NAND (NotAND) mempunyai output yg normalnya pada level logika "1" .
Dan hanya pergi "LOW" ke level logika "0" ketika SEMUA inputnya berada pada level logika "1".
Gerbang NAND Logika yaitu bentuk sebaliknya atau "Pelengkap" dari gerbang AND yg sebelumnya.
74LS00 Quad 2-Input NAND Gate
74LS10 Triple 3-Input NAND Gate
74LS20 Dual 4-Input NAND Gate
74LS30 Single 8-Input NAND Gate
5. Logic "NOR" Gate
Gerbang NOR (Not-OR) mempunyai output normalnya pada level logika "1".
Dan pergi "LOW" ke level logika "0" ketika SETIAP inputnya berada pada level logika "1".
Bentuk sebaliknya Komplementer dari gerbang OR yg telah kita lihat sebelumnya.
74LS02 Quad 2-Input NOR Gate
74LS27 Triple 3-Input NOR Gate
74LS260 Dual 4-Iput NOR Gate
6. Exclusive-OR Gate
Gerbang 2-input OR, jikalau A = "1", ATAU B = "1", ATAU KEDUA A + B = "1" maka output gerbang digital harus berada pada logika level "1" serta gerbang logika ini dikenal sebagai fungsi Inclusive-OR. Gerbang mendapat namanya dari fakta bahwa termasuk kasus Q = "1" ketika keduanya A serta B = "1".
Output logika "1" diperoleh ketika Hanya A = "1" atau ketika Hanya B = "1" tetapi TIDAK keduanya tolong-menolong pada ketika yg sama, memperlihatkan input biner "01" atau "10", maka output akan menso "1".
Gerbang jenis ini sebagai fungsi Eksklusif-ATAU atau lebih umum fungsi Ex-Or untuk jangka pendek. alasannya verbal booleannya mengecualikan "ATAU KEDUA" aksara Q = "1" ketika keduanya A serta B = "1".
Output dari gerbang Eksklusif-OR hanya "TINGGI" ketika dua terminal inputnya berada pada tingkat logika "BERBEDA" terhadap satu sama lain. Logika "1" pada inputnya memperlihatkan logika "1" pada output. Kedua input pada logika "1" atau logika "0" yg memberi verbal Boolean: Q = (A B) = A.B + A.B.
74LS86 Quad 2-Input Ex-OR Gate
7. Exclusive-NOR Gate
Gerbang Exclusive-NOR yaitu kombinasi dari gerbang Exclusive-OR serta gerbang NOT, mempunyai tabel menyerupai dengan gerbang NOR standar alasannya mempunyai output pada level logika "1" serta pergi "LOW" ke level logika "0" ketika SETIAP inputnya berada pada level logika "1".
Output "1" hanya diperoleh jikalau KEDUA inputnya pada tingkat logika yg sama, baik biner "1" atau "0". Misalnya, "00" atau "11". Kombinasi masukan ini kemudian akan memberi verbal Boolean: Q = (A B) = A.B + A.B.
74LS266 Quad 2-Input Ex-NOR Gate
8. Digital Buffer
Status Output gerbang NOT yaitu pelengkap, kebalikan atau kebalikan dari sinyal inputnya. Ketika sinyal inputnya "TINGGI", status outputnya TIDAK akan "TINGGI". Ketika sinyal inputnya "LOW", status output-nya TIDAK akan "LOW", dengan kata lain membalikkan sinyal.
Digital Buffer yaitu perangkat input tunggal yg tidak melaksanakan invert atau melaksanakan operasi logika pada inputnya alasannya outputnya sama persis dengan inputnya. Tidak melaksanakan apa pun alasannya status outputnya sama dengan status inputnya. Buffer digital yaitu perangkat "Non-Pembalik" serta memberi verbal Boolean: Q = A.
74LS07 Hex Non-inverting Buffer
74LS17 Hex Buffer/Driver
74LS244 Octal Buffer/Line Driver
74LS245 Octal Bi-directional Buffer
Double Inversion using NOT Gates
Untuk mengisolasi gerbang satu sama lain atau menggerakkan beban arus tinggi menyerupai switch transistor alasannya kemampuan drive output jauh lebih tinggi dari persyaratan sinyal input. Untuk penguatan daya sinyal digital alasannya memiliki kemampuan "Fan-Out" tinggi.
Active "HIGH" Tri-state Buffer
Tri-state Aktif-tinggi diaktifkan ketika tingkat logika "1" diterapkan ke garis kontrol serta data melewati dari input ke output. Ketika mengaktifkan garis kontrol pada tingkat logika "0", output buffer dinonaktifkan serta kondisi impesertasi tinggi, Hi-Z hadir pada output.
Active "LOW" Tri-state Buffer
Active-Low Tri-state Buffer yaitu kebalikannya, diaktifkan ketika level logika "0" diterapkan ke garis kontrol. Data melewati dari inputnya ke outputnya. Ketika mengaktifkan garis kontrol pada tingkat logika "1", output buffer dinonaktifkan serta kondisi impesertasi tinggi, Hi-Z pada output.
Tri-state Buffer Control
Menghubungkan Tri-state Buffer "back-to-back" yg menghasilkan rangkaian Buffer Bi-directional dengan satu "buffer aktif-tinggi" yg terhubung secara paralel tetapi secara terbalik dengan satu "buffer aktif-rendah".
"Mengaktifkan" masukan kontrol bertindak menyerupai sinyal kontrol terarah yg menjadikan data dibaca "Dari", ditransmisikan "Ke" data bus yg sama.
Pull-Up and Pull-Down Resistors
Satu titik terakhir yg harus diingat, ketika menghubungkan gerbang digital tolong-menolong untuk menghasilkan sirkuit logika, setiap masukan "yg tidak digunakan" ke gerbang harus terhubung secara pribadi ke logika "1" atau logika "0" dengan cara "Pull-up" atau "Pull-down" Resistor (Resistor 1k) untuk menghasilkan sinyal logika tetap.
