Transistor Uni-Junction, Diode Double-Base - Perangkat Switching 2-layer, 3-terminal Solid-State (Silicon). Perangkat ini mempunyai karakteristik unik dikala dipicu, arus emitornya bertambah secara Generatif (Karakteristik Resistensi Negatif) sampai dibatasi oleh suplai daya emitor.
Biaya rendah per unit, dikombinasikan dengan karakteristik uniknya, telah menjamin penggunaannya dalam aneka macam macam aplikasi. Termasuk
➤ Osilator
➤ Generator Pulsa
➤ Generator Gergaji Gigi
➤ Sirkuit Pemicu
➤ Kontrol Fase
➤ Rangkaian Waktu
➤ Pasokan Tegangan atau Arus yg diatur.
Perangkat penyerap daya rendah dalam kondisi operasi normal serta menawarkan proteksi dalam upaya untuk merancang sistem yg relatif efisien!
➤ Osilator
➤ Generator Pulsa
➤ Generator Gergaji Gigi
➤ Sirkuit Pemicu
➤ Kontrol Fase
➤ Rangkaian Waktu
➤ Pasokan Tegangan atau Arus yg diatur.
Perangkat penyerap daya rendah dalam kondisi operasi normal serta menawarkan proteksi dalam upaya untuk merancang sistem yg relatif efisien!
Simbol serta Struktur
UniJunction Transistor
UniJunction Transistor
Struktur dasar Transistor UniJunction. Pada dasarnya terdiri dari Silikon Tipe-D yg diolah ringan dengan sepotong kecil material Type-P, secara besar-besaran dicampur ke satu sisinya untuk menghasilkan Sambungan-PN tunggal. Simpul P-N tunggal menyumbang terminologi UniJunction.
Bilah silikon, pada ujungnya, mempunyai dua kontak Ohmik ditetapkan.
➤ Basis-1 (B1)
➤ Basis-2 (B2), ibarat yg ditunjukkan serta
➤ Wilayah Tipe-P disebut emitor (E).
Persimpangan Emiter bterletak lebih bersahabat ke basis-2 (B2) daripada basis-1 (B1) sehingga perangkat tidak simetris, sebab unit simetris tidak menawarkan karakteristik listrik yg optimal untuk sebagian besar aplikasi.
Simbol Transistor UniJunction. Kaki Emiter ditarik pada sudut ke garis vertikal mewakili pelat materi Tipe-N serta titik panah ke arah arus konvensional dikala perangkat bias ke depan, aktif atau dalam keadaan konduksi.
UJT komplementer dibuat dengan mengembangkan terminal Emitor Tipe-N pada Type-P base. Kecuali untuk polaritas Tegangan serta Arus, karakteristik UJT Komplementer yaitu persis sama dengan UJT Konvensional.
Poin Penting UniJunction Transistor
Perangkat hanya mempunyai satu persimpangan,
Disebut perangkat UniJunction.
➽ Perangkat, sebab satu Persimpangan-PN, sangat ibarat dengan Dioda
tetapi berbeda dari dioda biasa sebab mempunyai tiga terminal.
➽ Struktur UJT sangat ibarat dengan JFET Saluran-N.
Perbedaannya materi Tipe-P (Gerbang) mengelilingi materi tipe-N dalam JFET
serta permukaan gerbang JFET lebih besar dari persimpangan Emitor UJT.
➽ Transistor UniJunction, Emitor terdoping dikala Wilayah-N diolah ringan,
sehingga Resistensi antara terminal dasar relatif tinggi,
biasanya 4 sampai 10 kilo Ohm dikala Emitor terbuka.
➽ Bilah Silikon Tipe-N mempunyai ketahanan yg tinggi serta Resistensi antara
Emitor serta Basis-1 lebih besar daripada antara Emitor serta Basis-2.
Karena Emitor lebih bersahabat ke Basis-2 daripada Basis-1.
➽ UJT dipakai dengan persimpangan Emitor yg bias maju
sementara JFET dipakai dengan Gerbang Junction Terbalik-Bias.
➽ UJT tidak mempunyai kemampuan untuk memperkuat, Tetapi memiliki
kemampuan untuk mengendalikan daya ac besar dengan sinyal kecil.
Menunjukkan karakteristik Resistensi Negatif
serta sehingga sanggup dipakai sebagai Osilator.
Cara Kerja UniJunction Transistor
Baygkan tegangan suplai Emitor ditolak sampai nol. Kemudian tegangan Intrinsik Stand-Off Reverse-Bias dioda emitor. Jika VB - tegangan pembatas dari dioda emitor, maka tegangan reverse bias total yaitu VA + VB =Ƞ VBB + VB. Untuk silikon VB = 0,7 V.
Biarkan tegangan suplai emitor VE perlahan meningkat. Ketika VE menso sama VBB, IEo akan menso Nol. Dengan tegangan yg sama pada setiap sisi dioda, arus balik atau arus maju tidak akan mengalir. Ketika tegangan suplai emitor meningkat, diode menso bias ke depan sehabis melampaui tegangan total bias balik ( ȠVBB + VB).
Nilai Tegangan Emitor VE disebut tegangan puncak serta dilambangkan dengan VP. Ketika VE = VP, Arus Emitor IE mengalir melalui RB1 ke ground, yaitu B1.
Gilirannya, menghasilkan arus maju yg lebih besar, serta risikonya operator muatan yg lebih banyak disuntikkan mengakibatkan penurunan lebih lanjut dalam resistansi wilayah RB. maka arus emitor terus meningkat sampai dibatasi oleh suplai daya emitor. Karena VA menurun dengan meningkatnya arus emitor, UJT dikatakan mempunyai karakteristik resistensi negatif.
Terlihat Basis-2 (B2) hanya dipakai untuk menerapkan tegangan eksternal VBB di atasnya. Terminal E serta B1 yaitu terminal aktif. UJT biasanya dipicu menso konduksi dengan menerapkan pulsa konkret yg sesuai kepada emitor. Ini sanggup dimatikan dengan menerapkan Pulsa Pemicu Negatif.
3 Jenis UniJunction Transistor
1. Original Uni-Junction Transistor
2. Complimentary Uni-Junction Transistor
3. Programmable Uni-Junction Transistor (PUT)
1. Original Uni-Junction Transistor
Perangkat sederhana dari materi semikonduktor Tipe-N di mana materi Tipe-P menyebar, Sepanjang panjangnya mendefinisikan parameter perangkat sebagai kebuntuan Intrinsik.
2N2646 Versi UJT umum digunakan. UJT terkenal di sirkuit switching serta tidak pernah dipakai sebagai penguat. Aplikasi UJT yg bersangkutan, sanggup dipakai sebagai osilator relaksasi, kontrol fase, rangkaian waktu serta perangkat pemicu untuk SCR serta TRIAC.
2. Complimentary Uni-Junction Transistor
Material semikonduktor Tipe-P dimana material Tipe-N disebar ke suatu kawasan di sepanjang panjangnya yg mendefinisikan parameter perangkat sebagai kebuntuan intrinsik. 2N6114 yaitu salah satu Versi CUJT.
3. Programmable Uni-Junction Transistor (PUT)
Sama ibarat Thyristor, terdiri dari empat lapisan P-N serta mempunyai anoda serta katoda ditempatkan pada lapisan pertama serta terakhir. Lapisan Tipe-N di bersahabat Anoda dikenal sebagai Gerbang Anoda. Murah dalam unitsi.
➤ Generator Gigi Gergaji
➤ Osilator sederhana
➤ Kontrol Fase
➤ Rangkaian Waktu.

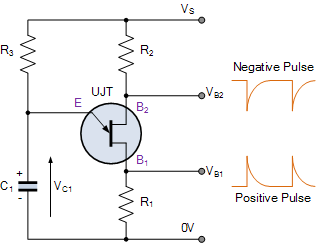

Osilator Relaksasi
Yang paling sederhana dari rangkaian UJT.
Yang menghasilkan bentuk gelombang Non-Sinusoidal.

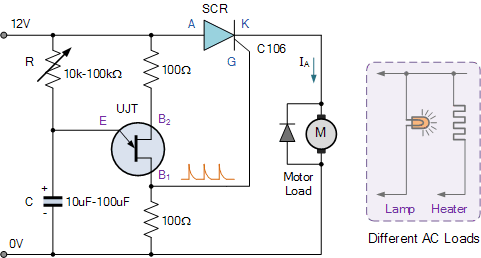

Sirkuit Kontrol Kecepatan
Khas dari rangkaian transistor unijunction untuk menghasilkan serangkaian pulsa untuk menembak serta mengendalikan thyristor.
Sebagai rangkaian pengendali Kontrol Fase dalam hubungannya dengan SCR atau Triac, sanggup menyesuaikan berkecepatan AC Universal atau DC
Aplikasi UniJunction Transistor
Aplikasi sebagai perangkat pemicu untuk SCR serta Triacs tetapi aplikasi UJT lainnya termasuk➤ Generator Gigi Gergaji
➤ Osilator sederhana
➤ Kontrol Fase
➤ Rangkaian Waktu.
Osilator Relaksasi
Yang paling sederhana dari rangkaian UJT.
Yang menghasilkan bentuk gelombang Non-Sinusoidal.
Sirkuit Kontrol Kecepatan
Khas dari rangkaian transistor unijunction untuk menghasilkan serangkaian pulsa untuk menembak serta mengendalikan thyristor.
Sebagai rangkaian pengendali Kontrol Fase dalam hubungannya dengan SCR atau Triac, sanggup menyesuaikan berkecepatan AC Universal atau DC
